اگر در حال طراحی یا تأمین یک خط لوله هستید، انتخاب درست فلنج، یعنی تضمین پایداری و آببندی سیستم شما. اینجا ما فقط به خرید و قیمت فلنج فکر نمیکنیم؛ بلکه به یک تصمیم مهندسی فکر میکنیم. این صفحه، جامعترین راهنمای شما در مورد فلنجهای صنعتی است که تمام جزئیات فنی، از استانداردها و متریالها گرفته تا انواع فیس فلنج را پوشش میدهد. برای خرید فلنج مورد نیازتان، ابتدا باید تمام این نکات را بدانید.

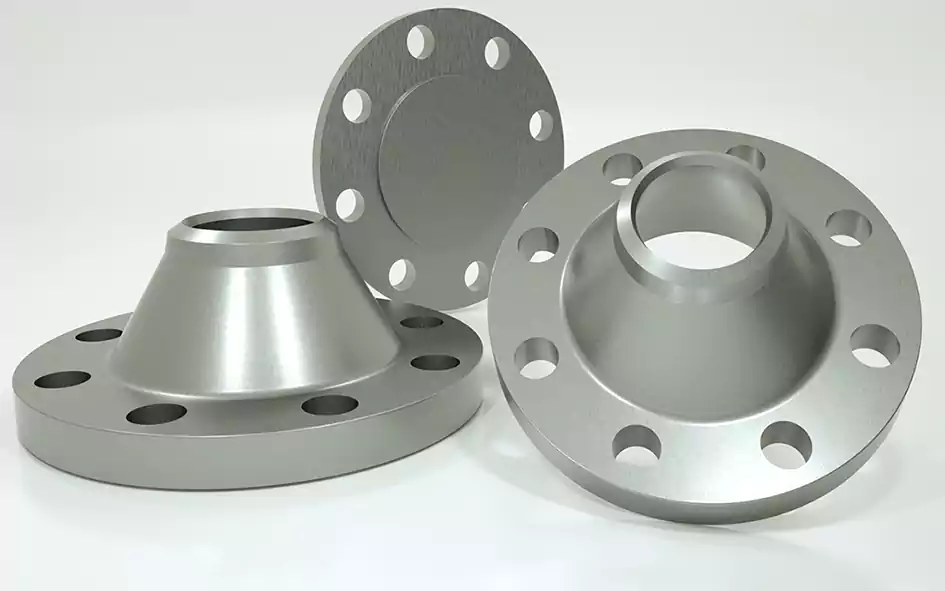

فلنج صنعتی
انواع فلنجهای پرکاربرد در صنعت
در پروژههای صنعتی، هر نوع فلنج برای یک عملکرد مشخص طراحی شده است. آشنایی با کاربرد هر یک از این انواع، به شما کمک میکند تا انتخاب بهینهای داشته باشید:
| نوع فلنج (Flange Type) | مزیت کلیدی | کاربرد اصلی | استحکام جوشی | ملاحظات هزینه |
| Weld Neck (گلودار) | توزیع تنش عالی، بهترین برای NDT | خطوط پرفشار و پرحرارت (نفت و گاز) | بسیار قوی | بالا |
| Slip On (اسلیپ آن) | سهولت و سرعت نصب | خطوط عمومی، کمفشار، کمهزینه | متوسط | پایین (اقتصادیترین) |
| Blind (کور) | مسدودسازی دائمی، تست هیدرواستاتیک | انتهای خطوط | عالی (نیاز به جوش ندارد) | متوسط تا بالا |
| Threaded (رزوهای) | بدون نیاز به جوشکاری | سیالات غیرحساس، دماهای پایین، کوچک | خوب | متوسط |
| Lap Joint (لپ جوینت) | قابلیت چرخش فلنج | خطوطی که نیاز به تراز کردن پیچها دارند | ضعیف | متوسط |
| Spectacle Blind | مسدودسازی موقت و سریع | جداسازی تعمیراتی در پالایشگاهها | عالی | بالا |
فلنجهای جوشی (Weld Neck, Socket Weld)
Weld Neck Flange به دلیل گردن مخروطیاش، بهترین توزیع تنش را در محل اتصال به لوله ایجاد میکند. این فلنج را در خطوط حیاتی به کار میبریم. Socket Weld Flange هم برای خطوط کوچک (زیر ۲ اینچ) استفاده میشود که نیاز به جوشکاری باکیفیت دارند. [مشاهده مشخصات فنی و قیمت فلنج گلودار]
فلنجهای مکانیکی و خاص (Threaded, Lap Joint, Spectacle Blind)
فلنج Threaded را در پروژههایی که جوشکاری مجاز نیست، استفاده میکنیم. Lap Joint Flange همراه با Stub End (لبه) استفاده میشود و مزیتش این است که فلنج میتواند آزادانه بچرخد تا راحتتر پیچها تراز شوند. Spectacle Blind هم برای جداسازی ایمن و موقت خطوط استفاده میشود و قیمت بالاتری دارد. [مشاهده ابعاد و قیمت فلنج کور]
جهت بررسی دقیق جداول ابعادی و مشخصات کلاسهای فشار، به [استاندارد ASME B16.5] مراجعه نمایید.
محصولات تخصصی فلنج (بر اساس کلاس فشار و متریال)
[قیمت فلنج گلودار ۱۲ اینچ کلاس ۱۵۰ A105 | موجودی روز]
[خرید فلنج کور A105 کلاس ۶۰۰ (سایز ۱۲ اینچ) | گواهینامه کیفیت]
فلنج Slip On فورج A105 کلاس ۳۰۰ سایز ۸ اینچ
[فروش فلنج گلودار ۸ اینچ کلاس ۹۰۰ A182 F304L | با فاکتور رسمی]
فلنج ساکت ولد استیل ۳۰۴ PN16 سایز ۴ اینچ
خرید فلنج Threaded A105 کلاس ۹۰۰ سایز ۳ اینچ
استانداردهای ASME: B16.5 و B16.47
برای تعیین قیمت فلنج و اطمینان از کیفیت، استاندارد مرجع اهمیت حیاتی دارد.
استاندارد ASME B16.5: مرجع اصلی تا ۲۴ اینچ
این استاندارد، فلنجهای Small Bore را پوشش میدهد؛ یعنی فلنجهایی که سایز اسمی آنها از $\frac{1}{2}$ تا ۲۴ اینچ است. تمام فلنجهای کلاس ۱۵۰ تا ۲۵۰۰، با تمام ابعاد BCD، OD و تعداد پیچها باید کاملاً از این استاندارد تبعیت کنند.
استاندارد ASME B16.47: مرجع فلنجهای سایز بزرگ
اگر به دنبال خرید فلنج سایز بزرگ هستید، باید به سراغ استاندارد ASME B16.47 بروید. این استاندارد فلنجهای NPS ۲۶ اینچ و بالاتر را پوشش میدهد و دارای دو زیرمجموعه است:
- سری A (MSS SP-44): معمولاً سبکتر و با قطر کوچکتر.
- سری B (API 605): معمولاً سنگینتر و با ضخامت بیشتر.
جدول مقایسهای ۲: تبدیل کلاس ASME به PN
| کلاس ASME (Lbs) | کلاس PN (بار) | توضیحات |
| Class 150 | PN10 / PN16 | خطوط کمفشار |
| Class 300 | PN25 / PN40 | خطوط فشار متوسط |
| Class 600 | PN100 | خطوط پرفشار |
| Class 900 | PN150 | خطوط فشار بالا |
SS316 در مقابل SS304: مولیبدن، برگ برنده
هر دو گرید فولاد ضدزنگ (استیل) هستند، اما در SS316 عنصر مولیبدن وجود دارد. این عنصر، مقاومت ۳۱۶ را در برابر حملات کلریدی (مانند آب دریا، محیطهای شور یا مواد شیمیایی اسیدی) چندین برابر افزایش میدهد. به همین دلیل، قیمت فلنج ۳۱۶ بالاتر است، اما در محیطهای خورنده، چارهای جز انتخاب آن نیست.
آببندی فلنج: اهمیت فیس فلنج و گسکت (Gasket)
آببندی توسط گسکت (Gasket) که بین دو فلنج قرار میگیرد، انجام میشود. انتخاب نوع فلنج و گسکت به فیس فلنج وابسته است:
Raised Face (RF – فیس برجسته): پرکاربردترین نوع؛ فشار روی سطح کوچکتری متمرکز میشود.
Flat Face (FF – فیس تخت): در اتصال به شیرآلات چدنی برای جلوگیری از شکستگی استفاده میشود.
گسکتها فضای خالی و ناهمواریها را پر میکنند. برای فشار بالا (کلاس ۶۰۰ به بالا) از گسکتهای Spiral Wound و برای دماهای پایین از گسکتهای Non-Metallic استفاده میشود.
گواهینامه MTC (Material Test Certificate)
برای اطمینان از اصالت گرید (بهویژه در SS316 که نباید کمبود مولیبدن داشته باشد)، حتماً فلنج را با گواهی MTC 3.1 رسمی تأمین کنید. این گواهی ضمانت کتبی ما به شماست.
خرید فلنج، نقطه اتصال ایمنی و اقتصاد در پروژه شماست. امیدواریم این راهنمای جامع به شما در تصمیمگیری کمک کرده باشد. اگر نیاز به مشاوره تخصصی در زمینه انتخاب گرید صحیح، کلاس فشار یا استعلام لیست قیمت فلنج دارید، تیم فنی ما آماده پاسخگویی است.
برای دریافت مشاوره تخصصی رایگان، استعلام قیمت روز فلنج و موجودی آماده ارسال، همین حالا با ما تماس بگیرید.
